Резервуар для смешивания бурового раствора и установка для очистки бурового раствора для заказчика из Ближнего Востока——Надежность инженерных решений в пустыне

Введение

В июле 2025 года компания GN разработала, изготовила и доставила морским транспортом высокопроизводительный резервуар для смешивания бурового раствора и интегрированную установку для очистки бурового раствора для ведущего подрядчика по прокладке трубопроводов на Ближнем Востоке. Этот проект подчеркивает растущую репутацию GN как поставщика надежных систем контроля твердых частиц, которые сочетают в себе высокую пропускную способность, ультратонкую сепарацию и мобильность благодаря технологии «plug-and-play».

История проекта

Заказчик реализует проект по прокладке 380-километровой сети оптоволоконных кабелей и водозаборных трубопроводов, которая пересекает подвижные дюны, сабкхи и каменистые вади. Летом температура окружающей среды превышает 50 °C, соленость колодезной воды достигает 45 000 ppm, а логистические окна ограничены. Обычные арендуемые комплекты не могли гарантировать необходимый непрерывный расход 1500 галлонов в минуту при поддержании LGS ниже 5 % в таких неблагоприятных условиях.

http://www.gnsolidscontrol.ru/

Обзор системы

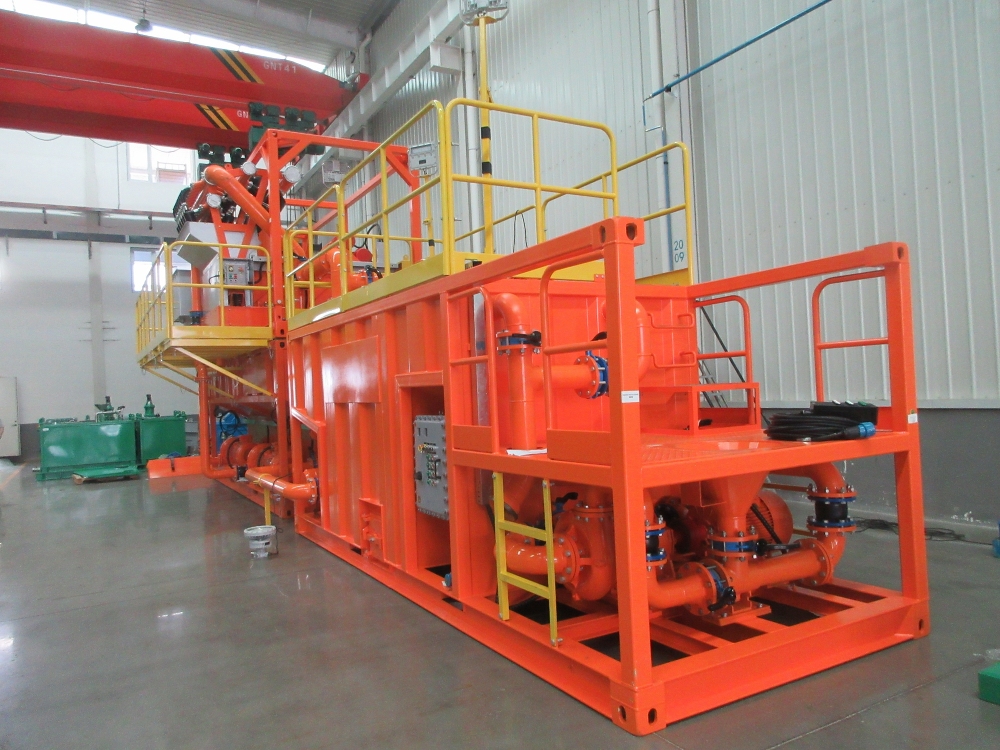

1.Резервуар для смешивания бурового раствора

• 40-футовая рама ISO high-cube, полезный объем 40 м³

• Двойные бункеры Вентури мощностью 45 кВт с 4-дюймовыми ножевыми затворами для быстрого введения полимера/бентонита

• Взрывозащищенные мешалки мощностью 11 кВт на каждом отсеке; перегородки предотвращают образование вихрей при 1,2 об/мин

• 3-ступенчатый охлаждающий змеевик (316L), питаемый охлажденной водой из прицепа, для поддержания температуры бурового раствора ниже 45 °C

• Контуры плотности/вязкости с ПЛК-управлением; Modbus TCP, готовый для удаленного SCADA

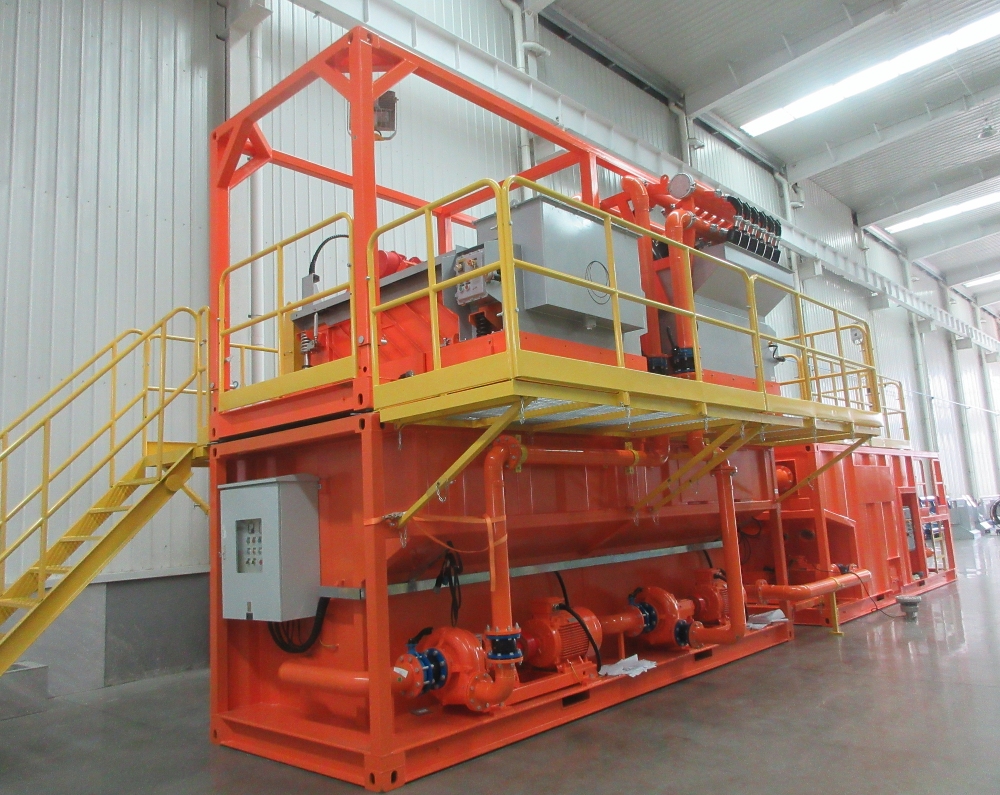

2.Установка очистки бурового раствора

• Первичная — два 20-дюймовых конуса для удаления песка (API 200)

• Вторичная — двенадцать 4-дюймовых конусов для удаления ила (API 325)

• Третичный — двухъярусный высокочастотный вибрационный сепаратор GNZS706 с ускорением 31 G

• Центрифуга — GNLW363C-VFD, 3200 G, чаша 14” x 50”

• Все насосы типа Mission Magnum, детали, контактирующие с жидкостью, изготовлены из твердого чугуна, частота 55 кВт

3.Особенности для работы в пустынных условиях

• Проходы и поручни с покрытием из нержавеющей стали устойчивы к солевому туману.

• Электрошкаф с системой кондиционирования (IP65) с продувкой под избыточным давлением для частотно-регулируемых приводов и ПЛК.

• Шланги с кулачковыми зажимами заменены на рифленые муфты Victaulic для устранения утечек при давлении 10 бар.

• Жалюзи для защиты от песчаных бурь и вторичные фильтрующие маты на двигателях вибрационных грохотов продлевают интервалы между обслуживаниями с 250 до 800 часов.

• Все подъемные проушины сертифицированы по стандарту DNV 2.7-1 для одноточечной мобилизации на море, если это потребуется для будущих проектов.

Данные о производительности по результатам FAT

• Обработано 1620 галлонов в минуту синтетического бурового раствора, что позволило снизить объем твердых частиц с 18 % до 3,2 %.

• Достигнут предельный размер частиц ≤ 5 мкм D50 в утяжеленном буровом растворе с удельным весом 2,1.

• Повышение температуры в контуре охлаждения: 7 °C (температура окружающей среды 50 °C → температура бурового раствора 43 °C).

• Уровень шума на расстоянии 1 м: 79 дБ(A), что соответствует требованиям Кодекса HSE ОАЭ 2024.

Логистика и ввод в эксплуатацию

Пакет был отправлен с завода GN Tangshan 16 июля 2025 года в трех 40-футовых контейнерах OT и одном 20-футовом контейнере с плоской платформой. Специальная команда технических специалистов вылетела в порт Даммам для проведения FAT по прибытии, после чего было проведено 48-часовое испытание в режиме горячего цикла в пустынном лагере заказчика. Облачная платформа GN-Link от GN теперь предоставляет интерактивные панели мониторинга проектному офису заказчика в Дубае, сокращая время ежедневной отчетности на 65 %.

Заключение

Благодаря интеграции прочного резервуара для смешивания бурового раствора HDD с высокоэффективным устройством очистки бурового раствора, GN позволила заказчику из Ближнего Востока бурить более длинные скважины с меньшим разбавлением жидкости, меньшим объемом откачки и нулевым непроизводительным временем из-за тепловых или твердых пиков. Проект устанавливает новый стандарт для систем контроля твердых частиц HDD, работающих в экстремальных условиях пустыни, и укрепляет приверженность GN «инженерной надежности в любой точке земного шара».
